01

點對點顯示方案

拼接屏點對點指的是信號源圖像的每一個像素點都能對應拼接屏的一個像素點顯示，通常用在高清分辨率顯示需求的情況下，比如我們有一個視頻是4K的，想要在拼接屏上顯示時仍然能夠保持4K的顯示效果，這時就需要用到點對點的方案。

因為如果用普通的方案安裝，即使我們是4塊以上的拼接屏，它所顯示的效果仍然是2K的，這是一個普通的常識，因為即使信號源達到了4K，拼接屏的分辨率也是1920*1080，但是由于信號的傳輸與控制系統達不到，所以仍然顯示的是1920*1080的效果，所以我們經常會有一種感覺，不管拼接屏是多少塊數量拼接，物理分辨率是多大，在顯示電腦投屏的內容時都會感覺圖像非常模糊。比如一個4K的視頻，通過常規的4塊拼接大屏顯示出來的其實是2K效果，因為常規的拼接屏所用的控制器及傳輸線都是2K的，即使它的4塊屏拼接后物理分辨率能達到4K，但是顯示出來的效果卻依然是2K的。

常規的情況下，不管顯示產品的物理分辨率是多大，實際上顯示的都是2K的效果，即使視頻源是4K，或者是8K，都顯示不出來原有的清晰度。而在有些企業的展廳或者大數據顯示場合，用戶對屏幕的清晰度要求更高，除了有4K視頻或者3D效果的要求以外，在顯示網頁、文檔等文件時也想實現高清的效果，這時就需要針對性地設計一個點對點的顯示方案，這需要從軟件與硬件兩個方面改變。

02

點對點拼接大屏顯示方案

一、改變控制系統加高清線的方式

控制拼接大屏顯示的是拼接控制器，常規的拼接屏的控制器都是2K的，不需要定制,現在市場上應用的是最多的就是一種可以實現點對點控制的拼接控制器，單個支持4K分辨率，可以控制豎列部分辨率4K以內，也可以是橫排拼接的4K，可以根據拼接大屏的數量來確定控制器的數量，最大可以支持16K分辨率點對點顯示。

另外，用于信號源與拼接大屏之間傳輸?shù)母咔寰€也要更換成4K的，輸出電腦端的顯卡等也要高配置才行，同時需要單獨的控制軟件，比如電腦上一個基于網頁開發的大數據系統，通過這一方案投到大屏上后，整個網頁內容都是全高清的，一個像素點對應一個大屏的像素點，清晰度非常高。

二、通過外置處理器實現

如果不想改變原有的拼接大屏及控制系統，可以在這個系統中間添加一個外置拼接處理器，這個處理器支持4K以上的分辨率顯示，通過軟件與大屏的軟件實現兼容并通過主機控制臺實現點對點，這一種方案比較簡捷，只需要添加一種設備及軟件即可，這得益于內部的集成芯片，同時還可以實現更多的拼接功能。

當我們在項目前期詢問客戶需求之后,客戶需要拼接大屏高清顯示或者超高清顯示,這個時候想要實現點對點高清顯示，就要采用點對點的拼接方案。

現在市場常用的點對點拼接方案大都是使用一臺軟硬件結合于一體的點對點高清處理器，Ta搭配自己獨有的軟件，實現點對點顯示需求，并且最高可以實現8K的顯示效果。這種高清處理器就像一個外置拼接處理器，它同樣由輸入與輸出兩部分組成，輸入端連接一個電腦，這個電腦只需要常規的電腦就行，用來作為信號源的輸出設備，其次它的輸出端連接到每塊拼接屏，通過它的控制可以實現36塊拼接屏以內8K分辨率顯示，比如我們是4*4，16塊拼接屏顯示，這時拼接屏的分辨率就達到了7680*4320，也就是8K，這樣就達到了點對點顯示的效果。"

除了點對點以外，通過這款高清處理器還可以實現不變形顯示，也就是拼接屏在行數與列數不一致的情況下，圖像投到拼接屏上之后仍然可以保持一個16：9的效果。比如一行多列的情況下，正常情況下顯示的圖像會是拉伸的，而通過這款設備可以保持正常的比例不變形顯示。

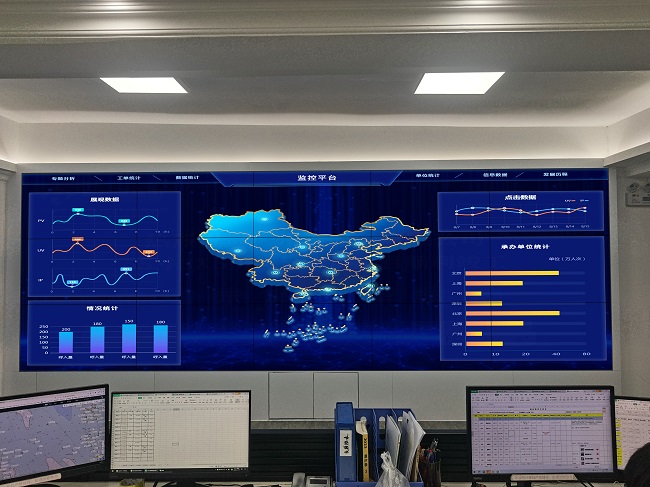

這種高清點對點方案多用在一些展覽展示場合，比如企業的展廳、大數據宣傳等領域，這些領域?qū)τ谄唇悠恋姆直媛视兄浅８叩囊?，特別是有些基于網頁開發的系統，為了達到更佳的視覺體驗，點對點顯示顯得格外重要。

當然這款高清處理器除了點對點和不變形兩大功能外，它還可以實現單屏內畫面分割顯示，跨屏拼接顯示等功能，相當于一個外置處理器，功能十分強大。

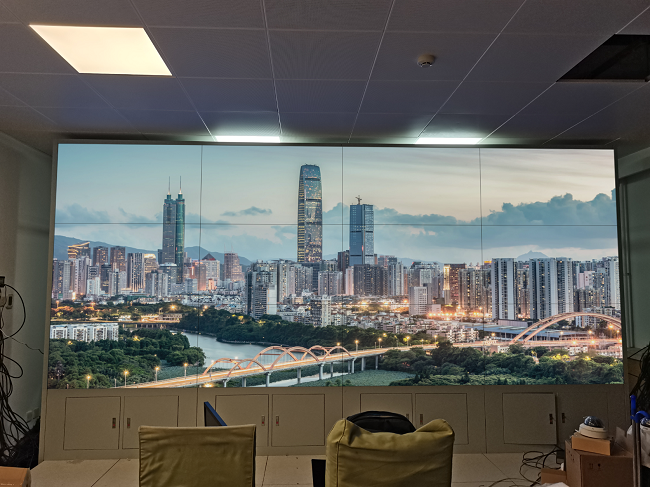

目前華邦瀛液晶拼接屏點對點已經廣泛被應用在各種大數據及展廳等場合，在4K及8K信號源不斷普及的今天，顯示產品也逐步升級，不僅顯示功能多樣化，其次更加注重用戶的視覺體驗感受。
